El proceso de construcción de pilotes de tubería pretensada.

La pila de tubería de hormigón pretensado se puede dividir en pila de tubería pretensada postensada y pila de tubería pretensada pretensada.El pilote tubular pretensado es un tipo de elemento prefabricado de hormigón delgado con cilindro hueco fabricado mediante un proceso de pretensado y un método de formación centrífugo.Se compone principalmente de un cuerpo de pilote cilíndrico, una placa de extremo y un aro de acero.La ley de postensado consiste en aplicar pretensado a través de los orificios reservados después del fraguado inicial del hormigón en el pilote tubular.El código de pilote de tubería de hormigón pretensado es pilote PC, el código de pilote de tubería de hormigón pretensado de alta resistencia es pilote PHC, el código de pilote de tubería de pared delgada es pilote PTC.Este artículo presenta principalmente el proceso de construcción de pilotes tubulares pretensados ​​(pilotes PTC) mediante el método de tensado.

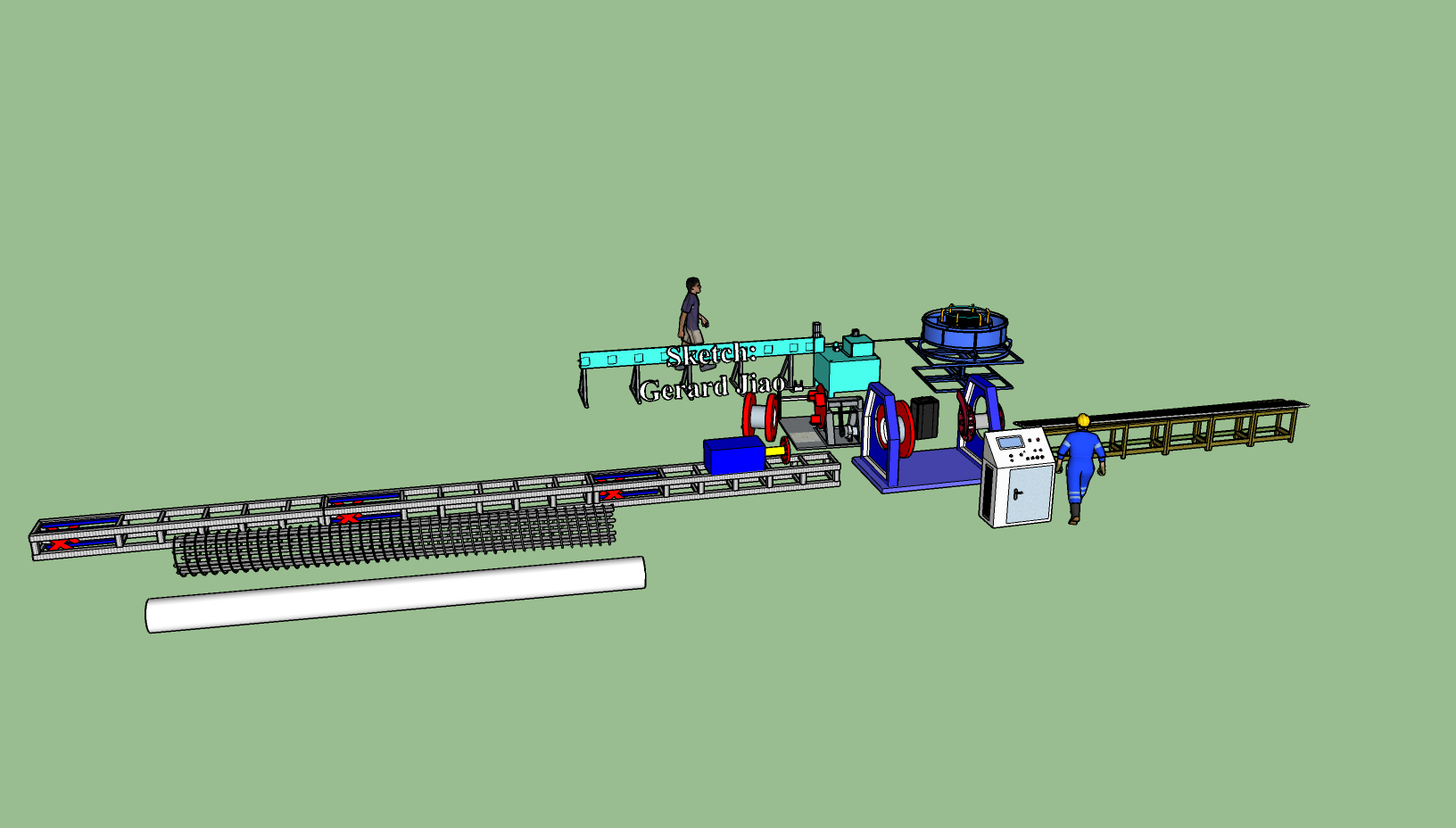

(1) La jaula de refuerzo utilizada en la unión del pilote PTC de la jaula de refuerzo tiene cierta mecanización, alta eficiencia de operación y buena formación.Por lo general, un solo trabajador necesita de 2 a 3 horas para producir la jaula de acero necesaria para un taller por día.Encuadernación de jaulas de refuerzo: las barras principales se cargan en el disco en el carro de tracción de la empaquetadora.El carro puede moverse sobre el riel de guía transversal en la figura para satisfacer las necesidades de la jaula de refuerzo con diferentes longitudes de pilotes.El estribo se coloca en un disco en la máquina atadora, el carro se mueve a una velocidad fija y la barra de acero del disco se enrolla constantemente alrededor de la barra principal para formar una jaula de acero.

(2) En el molde Cuando se haya amarrado la jaula de refuerzo, use la grúa de armadura para levantarla y colocarla en el molde prefabricado.Ambos extremos de la jaula de acero están provistos de tuercas.Después de izar la jaula de acero en el molde de acero, ambos extremos se fijan con placas de acero anulares y los pernos correspondientes a las tuercas se colocan en las placas de acero, como se muestra en la Figura 3. El ajuste del extremo de tensión es diferente de la forma de el otro extremo (como se muestra en la Figura 4), y el espacio en el troquel de acero es el espacio de tensión.Cuando se instala la jaula, la grúa de armadura la levanta hacia el área de relleno de concreto.

(3) Perfusión de concreto En el área de perfusión de concreto, hay un carro de perfusión correspondiente, que corre sobre el riel guía al costado de la plataforma de operación.La cantidad de concreto en cada pila es controlada por un carro.El automóvil corre sobre el molde hueco medio abierto, y el hormigón expuesto en la parte inferior se llena gradualmente en el modelo.Cuando se complete el llenado de concreto, envuelva un hilo de algodón alrededor del molde de acero (para evitar la pérdida de agua en el concreto durante el proceso de centrifugado) y levante la otra mitad del molde de acero para sellarlo.

(4) Tensado El extremo tensado de la pila de tubería se envía a una máquina específica para tensar, y la cantidad específica de tensión se determina de acuerdo con los diferentes requisitos.

(5) El moldeo centrífugo coloca la pila de tubería tensada en el tanque centrífugo para la centrifugación, y la acción centrífuga se lleva a cabo en cuatro etapas: velocidad lenta, velocidad baja, velocidad media y velocidad alta, para garantizar la compacidad del concreto.El tiempo de centrifugado se controla en aproximadamente 15 minutos y generalmente se determina de acuerdo con la velocidad de centrifugado.La parte hueca de la placa de acero anular se bloqueará con un círculo de goma, lo cual es conveniente para la formación centrífuga, y cuando se forma, el exceso de lechada en todas partes se puede extraer para garantizar la uniformidad interna de la pila.

(6) El curado en autoclave de las pilas centrífugas T-PC y T-PTC formadas centrífugamente debe adoptar el curado con vapor a alta presión, y las pilas centrífugas T-PHC deben adoptar el curado con vapor atmosférico y el curado con vapor a alta presión.La piscina de curado a vapor es una gran piscina compuesta de hormigón.Coloque las pilas de tubos formados por centrifugación en la piscina y cubra la placa de cubierta de hormigón para el curado en autoclave.

(7) Cuando se alcanza el tiempo de autoclave, el troquel de acero se transfiere.Retire los pernos de fijación en ambos lados, y el modelo se puede desmontar con una grúa de armadura.
