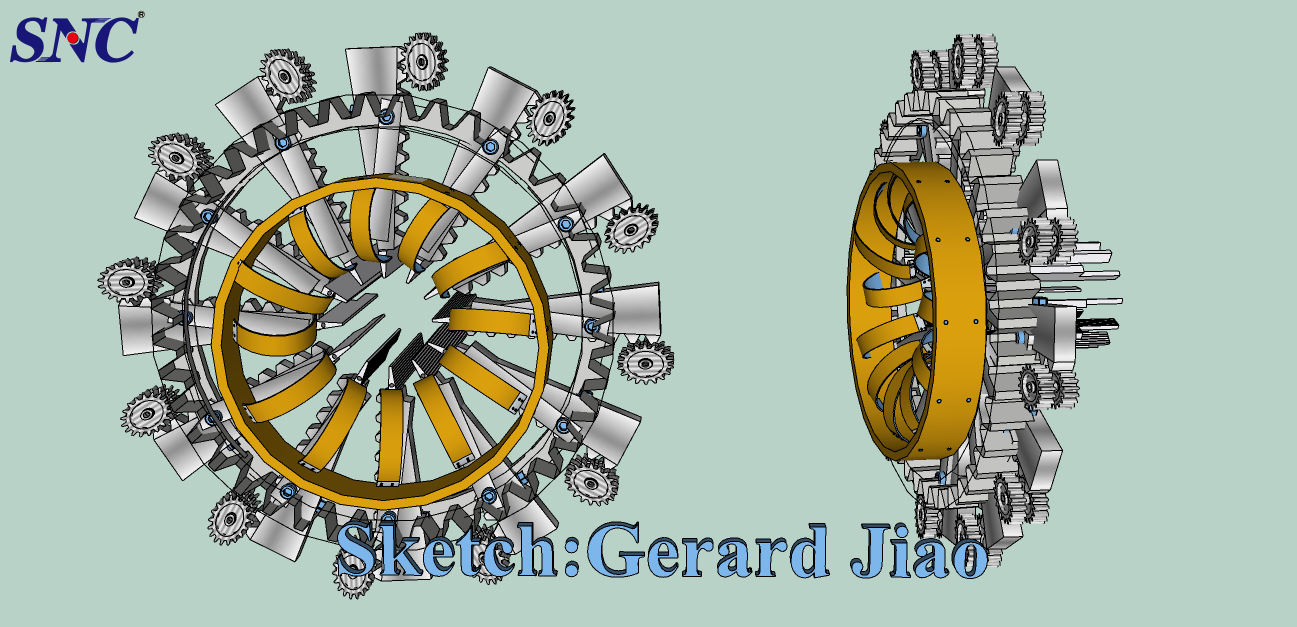

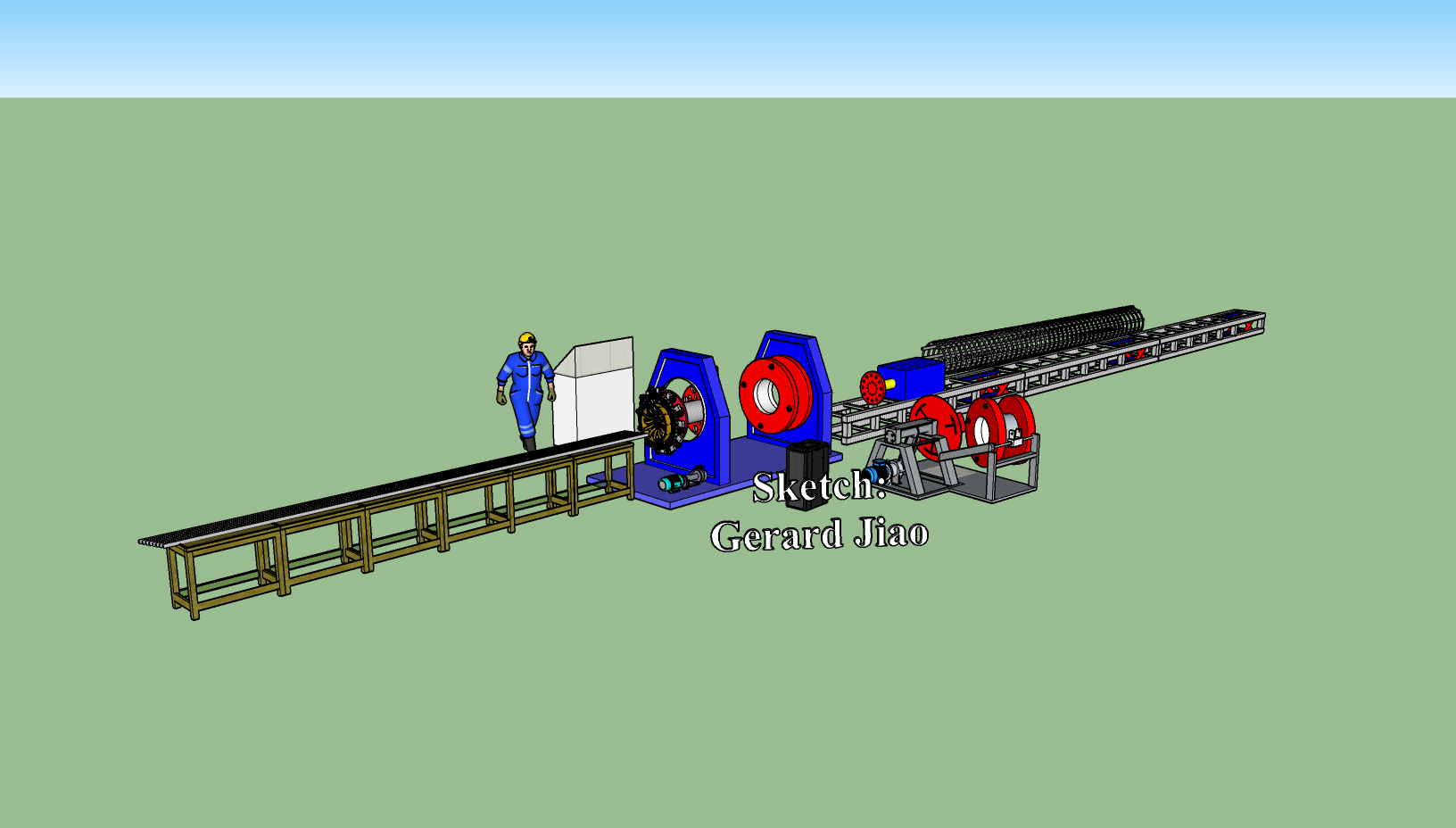

Máquina de soldadura de jaula de poste cónico

El soldador de poste cónico es adecuado para la jaula de refuerzo de poste de hormigón, la formación de soldadura de jaula de refuerzo de poste de hormigón pretensado, una buena solución para el diámetro del poste cónico de 1:75 grados, la resistencia de la soldadura de acero de la barra de construcción es baja, el servo automático del soporte y otros problemas técnicos, con alta Eficiencia, soldadura sólida, formación rápida, alta precisión, error de diámetro pequeño, etc.

En el proceso de soldadura, el cuerpo de la jaula de refuerzo principal no gira, el giro del refuerzo del anillo, el paso se puede configurar arbitrariamente de acuerdo con los requisitos, y tiene la función de liberación automática de la jaula y descarga de la jaula.Se adopta un mecanismo de soldadura de ajuste automático para que la soldadura del cuerpo de la jaula sea más firme.

Parámetros técnicos: Parámetros técnicos:

1, diámetro de la punta: 190 mm, 230 mm, 270 mm, 310 mm

2, longitud del esqueleto de acero de soldadura: 7500 ~ 15000 mm

3. Conicidad del poste: 1:75

4, diámetro de la barra longitudinal, grado: (12 mm, 14 mm, 16 mm)

5, el número de tendones longitudinales: 10~20

6, diámetro de la barra del anillo, material: (4 mm ~ 6 mm; (según el diámetro de la barra longitudinal, el número de raíces, la determinación completa de la longitud)

7, material de la barra anular: Q195 (recomendado) o Q235;

8, velocidad de soldadura: jaula de acero de 15 m en aproximadamente 4 minutos (excluyendo el tiempo para usar el refuerzo);El carro de tracción se puede devolver rápidamente;

9. Modo de soldadura: soldadura por resistencia

10, modo de operación de soldadura: la barra principal no gira, la barra de anillo gira

11, paso: 0-150 mm (se puede configurar arbitrariamente según los requisitos)

12, la forma de llevar los tendones: artificial.

13, modo de jaula de liberación: autodescarga mecánica

15, tasa de error de diámetro: ± 2 mm

16, el voltaje de funcionamiento del transformador de soldadura principal: 380V

17, potencia del transformador: 300 KVA

18. Potencia motriz: 14KW

19. Energía auxiliar: ≥ 6 kg de aire comprimido (compresor de aire de 2 m2 proporcionado por el usuario)

20, modo de control: control de programa PLC, interfaz hombre-máquina
